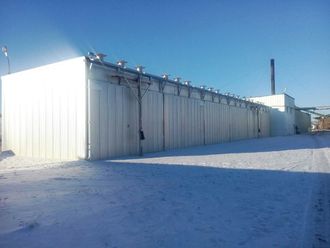

Сушильный комплекс Incoplan (Италия)

Сушильные камеры Incoplan построены с использованием поливалетной структуры. Это позволяет, используя типовые элементы для всей гаммы камер, ощутимо сократить временные затраты на производство и установку камер.

Камеры устойчивы к снеговой нагрузке до 240 кг/м2 и скорости ветра до 120 км/ч. Данный показатель соотвествует шестому (максимальному) классу и достигается благодаря использованию запатентованных компанией "Инкоплан" замкнутых профилей.

Сплав алюминия с титаном EN AW 3105, используемый для изготовления гофрированных стеновых панелей позволяет гарантировать долгий срок службы при работе в агрессивной среде. Толщина панелей составляет 0,6 мм. При производстве панелей производится утепление при помощи утеплителя из стекловолокна, покрытым составом с термореактивными смолами в составе. Толщина утеплителя 100 мм, коэфициент теплопередачи равен 0,34 ккал/м2ч°C, удельный вес 30 кг/м3.

Для предотвращения образования "мостиков холода" листы соединены профилем из ПВХ с диапазоном рабочих температур от -40 до +100 градусов по Цельсию. Эта технология исключает формирование "мостов холода" при больше разнице между наружной и внутренней температурами.

Incoplan разработал специальные панели, предотвращающие температурное расширение алюминия. Данная запатентованная технология, при помощи рифленой структуры, предотвращает воздействие при расширеннии на основную несущую конструкцию. Это обеспечивает максимальную надежность и долговечность конструкций камеры.

При производстве сушильных камер Incoplan используется два типа ворот: распашные и подъемнооткатные. Первый вариант применяется для камер не очень большого объема, а так же при использовании торцевой загрузки. Исполнение распашных ворот возможно в виде двух- и четырехстворчатом варианте. Вариант с подъемнооткатными воротами используется в комплексах камер или в камерах с большой загрузкой. Периметр ворот окантован уплотнителем из резины типа EPDM с добавление силикона. Это позволяет достичь надежного прилегания ворот, снижения теплопотерь.

Неприхотливый гидравлический механизм, используемый для открытия подъемнооткатных ворот, дает возможность открытия и закрытия ворот даже одному оператору. В отличии от механического привода гидравлический не требует постоянной смазки.

Испекционная дверь, изготовленая из профиля и панелей применяемых для стен, предоставляет возможность получить доступ в камеру в любой момент, без прерывания процесса сушки. Для исключения теплопотерь дверь снабжена специальным автоматическим механизмом для закрывания.

Модульные многоконтурные калориферы построены на основе медных трубок с алюминевым оребрением. При желании заказчика предусмотрена возможность замены трубок из меды на изготовленные из нержавеющей стали. Это актуально при сушке дуба. Теплоносителем выступает перегретая или горячая вода, диатермическое масло или пар. До внешнего края камеры теплообменники снабжены нержавеющими коллекторами.

Повысить точно измерения температуры и исчлючить человеческий фактор при регулировки температуры позволяет трехходовый кран фирмы CONTROLLI (Италия). Кран оснащен электрическим приводом и помогает поддерживать температуру нагрева камеры в автоматическом режиме.

Размещенные на крыше камеры шиберные задвижки из алюминия, степень открытия которых регулируется автоматикой и контролируется на мониторе оператора. Диаметр (370мм или 450мм), количество зависит от размеров камеры. Сверху все шиберные заслонки снабжены аэродинамическим экраном, защищающем камеру от попадания атсоферных осадков. Элекропривод заслонок изготовлен швецарской компанией BILEMO.

Реверсивные вентиляторы диаметром 800 или 900 мм с 8-ю лопастями и электродвигатели NERI MOTORI (Италия) составляют основу системы вентиляции. Вентяляторы выполнены в тропическом исполнении, соотвествуют классу защиты IP 55. Мощность вентиляторов равна от 3 до 5,5 кВт, и как и количество зависит от объема камеры.

Данный тип вентилятор предназнчен для работы при повышенной влажности и высокой температуре. Лопасти, ступица вентилаторов отлиты под высоким давлением из алюминия, лопасти имеют изменяемый угол наклона. Применение вентиляторов выскокй эффективности предоставляет возможность добиться равномерной скорости потока воздуха и обеспечивает оптимальное давление воздуха. В комплект вентилятора входят — двигатель, оберчайка и крепежная рамка.

Система орошения разработанная Incoplan включает требопровод из нержавеющей стали типа ASIX, форсунки (из пластика или нержавеющей стали). Вход трубопровода оснащается электромагнитным клапаном с фильтром. Для камер большого объема имеется опция оснащения воздушно-водной системой орошения с рабочим давлением 5-6 бар. Данная опция рекомендуется для обеспечения гарантированно качественных параметров сушильного процесса в камерах большого объема, для сушки экзотических пород древесины.

Инкоплан оснащает камеры индивидуальным электрошкафом, изготовленным по нормам CE (Европейский стандарт). В электрошкаф монтируется управляющая электроника, контроллер для ручного управления агрегатами камеры. Контроллер предоставляет полную автоматизацию процесса сушки. Имеется возможность выбора оператором программы сушки для любой породы древесины.

Так же при работе данный электронный блок постоянно информирует клиента о неполадках или проблемах возникающих с оборудованием или процессом сушки, что позволяет заказчику вовремя избежать серьезных проблем. Управление котроллером настолько просто и интуитивно, что позволяет научить за короткий срок его пользованию даже неподготовленный специально персонал. Система управления котроллером полностью на русском языке.

Во время процесса сушки контоллер информирует оператора о процессе сушки, проблемах или неполадках. Это дает возможность избежать возникновения проблем сопровождающих сушку. Система контроллера полностью локализована на русский язык, проста и интуитивна, позволяя легко освоить управление даже неподготовленному персоналу.

Управляющее ПО KDM (KILN DRIER MANAGER), разработанная специалистами компании Инкоплан, предоставляет возможность простого, точного и полного управления процессом сушки. Максимальное число камер контролируемое одной программой равно 32 штукам. Имеется возможность удаленного размещения операторского пульта (до 1 км), а так же удаленного доступа для опреративной диагностики со стороны Сервисной службы Incoplan. В комплект поставки ПО KDM включена библиотека с параметрами сушки для распротраненных пород древесины, позволяет производить анализ, распечатку, архивацию графиков сушки, а так же осушествлять удаленное управление всеми процессами сушки. Программа полностью переведена на русский язык.

Для контроля процесса сушки используются 8 или 10 пар датчиков влажности, 2 пары датчиков температуры и влажности. В камере смонтированы климетические группы с датчиками измерения температуры, EMC (равномерной влажности) и влажности древесины. Вся информация о показателях сушки в непрерывном режиме поступают в систему контроля.

Для экономии потребления электричества, продления ресурса дивгателей, а так же при сушке экзотических или тведолиственных пород, советуем смонтировать в камеру часточный преобразователь инвертор. Он предоставляет планую регулировку скорости потока в камере, что дает достижение оптимального качества сушильного процесса.

При сушке твердолиственных пород рекомендует оснащение камер анемометром. Используя самый точный, электронный способ, измерения параметров сушильного агента, вкупе со специальным ПО, позволяет ощутимо снизить затраты на сушку дуба, бука, ясеня и прочих пород. Применение анемометра позволяет оптимизироватьскорость воздушного потока в штабелях, производить ее измерение и регулировку.
