Полуавтоматическая линия торцевого сращивания FJ-17

Продана

Полуавтоматическая линия торцевого сращивания FJ-17 (Тайвань) бу

Максимальная длина плети (мм)	6000
Максимальная ширина плети (мм)	160
Максимальная высота плети (мм)	60

Местонахождения: Чита.

Описание

Преимущества

Увеличенный размер пакета заготовок (шипорезные станки);
Плавная регулировка подачи (шипорезные станки);
Ускоренный возврат рабочего стола (шипорезные станки);
Встроенное нанесение клея;
Высокая точность нарезания шипов;
Двухступенчатое позиционирование пакета заготовок исключает перекос заготовок перед подачей;
Двухпозиционная конструкция пресса;
Бесступенчатая регулировка скорости подачи пресса;
Регулировка усилия прессования;
Полностью автоматический цикл работы;
Автоматическая подача заготовок;
Высокая производительность;
Возможность изготовления плети меньшей длины, чем максимальная длина прессования.

Опции, описания

F-D05P1, F-D05P1 Столы ручной подачи
Сокращают время на вспомогательные операции передача заготовок по линии и позволяют
оператору контролировать качество заготовок без остановки их продвижения.

	F-D05P1	F-D05P02
Ширина стола	450мм	450мм
Размер роликов	Ø57х450мм	Ø57х450мм
Высота стола	970мм	970мм
Длина стола	1000мм	1000мм
Общая ширина стола	655мм	750мм

F-C57 Шипорезная установка (левая).
Установка выполняет две операции: чистовую торцовку и нарезание зубчатых шипов
на левом торце установки.

Максимальная ширина рабочего стола	450мм
Длина заготовок	115 - 1000 мм
Ширина заготовок	25 -160 мм
Скорость подачи стола	0 ~ 20м/мин
Фреза	твердосплавная
Диаметр фрезы	70/160мм
Основной пильный диск	3txØ74xØ255(80T)
Вспомогательный пильный диск	12txØ74xØ240(20T)
Мощность привода подрезной пилы	3,75 кВт.
Мощность привода фрезерного шпинделя	11,25 кВт.
Диаметры аспирационных отверстий	150 мм
Габариты станка	1830 x 840 x 1300 мм.

F-C58 Шипорезная установка (правая).
Установка выполняет две операции: чистовую торцовку и нарезание зубчатых шипов
на левом торце установки и нанесение клея на шипы

Максимальная ширина рабочего стола	450мм
Длина заготовок	115 - 1000 мм
Ширина заготовок	25 -160 мм
Скорость подачи стола	0~20м/мин
Фреза	твердосплавная
Диаметр фрезы	70/160мм
Основной пильный диск	3txØ74xØ255(80T)
Вспомогательный пильный диск	12txØ74xØ240(20T)
Клеенаносящее устройство	есть
Мощность привода подрезной пилы	3,75 кВт.
Мощность привода фрезерного шпинделя	11,25 кВт.
Диаметры аспирационных отверстий	150 мм
Габариты станка	1950 x 840 x 1300 мм.

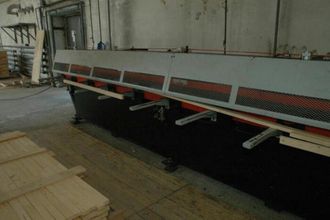

F-А05 Сборочный пресс длиной 4,5 или 6 м (по выбору заказчика)
Применяется для сборки ламелей длиной 4,5 или 6 м.

Сборочный пресс	F-A05(4.5м) / F-A05(6м)
Макс. Длина готовой ламели	4500 / 6200 мм
Диапазон толщены ламели	15 ~ 60 мм
Высота сечения ламели	15 ~160 мм
Скорость подачи	80м/мин
Диапазон давления прессования	0 ~ 150кгс/см2
Количество циклов в минуту	4 ~ 6
Потребляемая мощность
Мощность торцевой пилы	3,75 кВт.
Мощность гидросистемы	3,75 кВт.
Мощность системы подачи	0,75кВт, 1.5кВт.
Диам. аспирационных отверстий	101,6 мм
Размеры установки	7990x965x1350 мм.(4,5м) 9690x965x1350 мм. (6м)

Последовательность технологических операций

1. Начальная загрузка заготовок
2. Заготовки загружаются на подающий рольганг, производится общая проверка
3. Заготовки подаются на левосторонний шипорез F- C57
4. Шипорез F -C57 производит торцовку и нарезает микрошип на левом торце заготовок
5. Заготовки выдаются на рольганг, производится контроль качества
6. Оператор подает заготовки на правосторонний шипорез F - C58
7. Шипорез F - C58 производит торцовку и нарезает микрошип на правом торце заготовок, после чего на него наносится клей
8. Заготовки подаются на рольганг, производится контроль качества
9. Оператор подает заготовки на подающий конвейер сборочного пресса F- A05
10. Заготовки подаются вперед до упора, и происходит их торцовка в размер
11. Производится сборка ламели из заготовок и прессование
12. Выталкивание готовой ламели из пресса и вылеживание готовых ламелей
