Полуавтоматическая линия торцевого сращивания FJS-20AH

I. Шипорезные станки YNF-25LC (левосторонний) и YNF-25RC (правосторонний)

1) Управление рабочими циклами станков производится микропроцессорным PLC-контроллером “Mitsubishi” (Производство: Япония), который обеспечивает взаимосвязь и синхронизацию работы шипорезных станков. В станках установлены высококачественные электромагнитные клапана марки “Kurota” Производство: Япония). Электромагнитные контакторы и переключатели марки “TE” (Производство: Франция). Движение шипорезной каретки осуществляется посредством гидропривода по высокопрецезионным стальным TNC направляющим марка “STAR” (Производство: Германия) на высокоточных линейных подшипниках марка “Hiwin” (Производство: Тайвань).
Шпиндель шипорезного узла изготовлен из инструментальной стали марки SNCM-8 с закалкой до твёрдости HRC55. Шпиндель изготовлен с точностью 0,005мм и оснащён 4-мя высокоскоростными подшипниками (Япония).
В комплект станков входят подрезные и торцовочные пилы, хогеры, шипорезные фрезы, комплект инструмента для обслуживания.

В комплект станка YNF- 25LC входят

- Торцовочный узел с одной подрезной и одной торцовочной пилой (хогер) с раздельными приводами, обеспечивающий чистовую обработку заготовок по торцам.
- Высокопрецизионный узел нарезки шипа, обеспечивающий точность установки 0,01 мм.

В комплект станка YNF-25RC входят

- Торцовочный узел с двумя подрезными и одной торцовочной пилой (хогер) с раздельными приводами, обеспечивающий чистовую обработку торцов заготовок.
- Высокопрецизионный узел нарезки шипа, обеспечивающий точность установки 0,01 мм.
- Узел автоматического нанесения клея состоит из экструдерной алюминиевой клеенаносящей гребёнки с запатентованной системой пневмоочистки и с ёмкостью из нержавеющей стали для эффективного смешивания и подачи клея подавлением (ёмкость 60 литров).
Рабочий цикл состоит из двух этапов, выполняемых одним оператором. Оператор укладывает пакет заготовок на подающий ленточный конвейер (800х610 мм) с электроприводом, откуда пакет подаётся на загрузочный стол шипорезного станка YNF-25LC. Управление фиксацией пакета заготовок, торцовкой и фрезерованием шипа производится оператором с панели управления.
После нарезки шипа пакет заготовок автоматически передаётся на загрузочный стол станка YNF-25RC, на котором происходит нарезка шипа со 2-й стороны и нанесение клея.
Передача пакета заготовок на гидравлический пресс производится посредством разгрузочного приводного роликового стола, установленного позади шипорезного станка. Материал роликов практически исключает возможность налипания клея.

Технические характеристики шипорезных станков

Основные узлы и элементы шипорезных станков

• Пульт управления PLC контроллер
• Усиленный привод
• Торцовочный узел
• Шипорезный узел
• Цифровые счетчики
• Узел автоматического нанесения клея
• Ёмкость для смешивания клея
• Загрузочный конвейерный стол
• Разгрузочный рольганговый стол

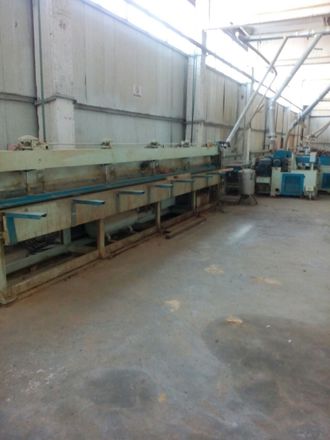

II. Пресс сращивания по длине YNF-20AH.

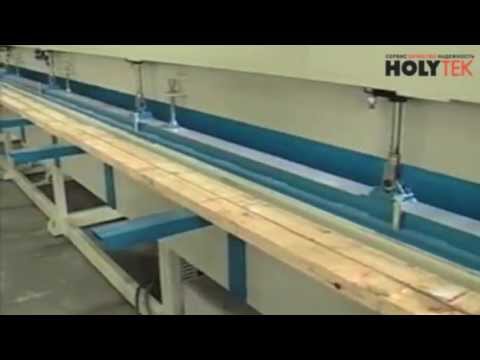

Автоматическое устройство подачи пресса состоит из накопительного магазина с устройством поштучной выдачи заготовок, ленточного конвейера и 2-х подающих роликов (верхний и нижний) с раздельными гидроприводами скорость подачи 64м/мин.
Пресс состоит из двух рабочих отделений, столы которых покрыты твёрдым хромом: отделения подготовки ламели и отделения прессования. Для одновременного получения ламелей разной длины в первом отделении пресс оборудован 3-мя перемещающимися концевыми выключателями с пневмоцилиндрами для подъёма концевиков после распила. Минимальная задаваемая дина ламели в первом отделении от 1500мм. Во втором отделении передвижной упорная площадка позволяет задавать длину ламели от 2,5 м до 6,2м.
Основной прессующий цилиндр — гидравлический. приводится в действие гидродвигателем марки “Danfoss” мощностью в 5 л.с. Управление циклом прессования осуществляется автоматически посредством микропроцессорного PLC-контроллера “Mitsubishi” (Производство: Япония). Электромагнитный контактор и переключатели марки “TE” (Производство: Франция). Усилие прессования регулируется в зависимости от сечения заготовки и плотности древесины.

Все операции на гидравлическом прессе YNF-20AH производятся одним оператором.
Пакет заготовок вручную укладывается оператором в накопительный магазин к направляющей линейке транспортёра подачи. Два синхронизированных ролика с гидроприводами захватывают поштучно заготовки и подают их в первый канал пресса. В момент заполнения первого отделения подготовки ламели, срабатывают концевые выключатели, давая команду на торцовку, ламель торцуется на определенную длину или несколько заданных длин. После срабатывания последнего из трёх возможных концевых выключателей заполнение канала прекращается, после чего ламель перемещается в отделение прессования, в то время как отделение подготовки ламели продолжает заполнять.
Торцовочная пила входит в комплект пресса.

Технические характеристики пресса
