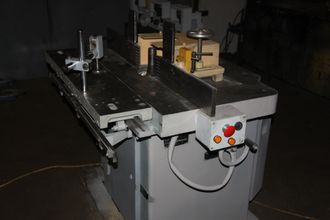

Фрезерный станок с шипорезной кареткой ФСШ-1А

Продан

Фрезерный станок с шипорезной кареткой ФСШ-1А (Украина) б/у 1991 г.в. капремонт.

Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей ( изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

Преимущества

Высокое качество и относительно низкая стоимость оборудования.
Станок собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса. Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом

Описание

Технические характеристики фрезерного оборудования с шипорезного кареткой ФСШ-1А

Наименование характеристики

Значение характеристики

Наибольшая толщина обрабат. заготовки, мм

100

Размеры стола (длина х ширина), мм

1000х800

Размеры шипорезной каретки (длина х ширина), мм

1000х295

Наиб. вертикальное перемещение шпинделя, мм

100

Ход шипорезной каретки,

950

Наиб. ширина заготовки устанавливаемой на шипорезной каретке при глубине шипа 100мм

350

Диаметр шпиндельной оправки, мм.

Наибольший диаметр режущего инструмента, мм.

250

Частота вращения шпинделя, об/мин

3 000;4 500;6 000;
9 000

Суммарная мощность, кВт

4/4,75

Габариты, мм

1200х1265х1360

Масса, кг

880
